800KHz普通型換能器（分體式：DYW-800-20B）
名稱：800KHz普通型換能器
型號：DYW-800-20B
工作溫度：-40～+80℃
頻率：800KHz±5%
工作電壓：峰值電壓＜350Vpp
本產品適用于：測距，定位
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

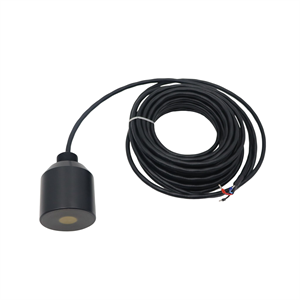

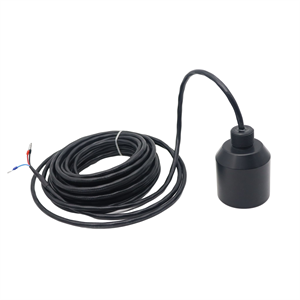

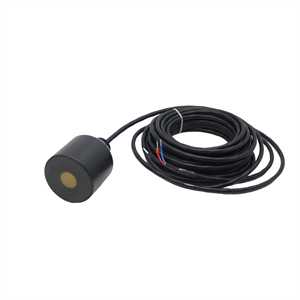

項目 | 技術指標 | 實物圖片 |
名稱 | 800KHz普通型換能器 |
|
型號 | DYW-800-20B | |
頻率 | 800KHz±5% | |
最小阻抗 | 45Ω±20％ | |
電容量 | 3400pF±20％ @1KHz | |
靈敏度 | 空載驅動電壓：24V，距離0.3m， 回波幅度500mV | |
工作電壓 | 峰值電壓＜350Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤10公斤或者1MPa | |
角度 | (波束寬度)半功率角@-3dB：1.7°±10%； 銳度角：4°±10%； | |
外殼材質 | ABS | |
用途 | 測距，定位 | |
安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 860g±5％（線長：10m±0.3m） | |
接線說明 | （三線）：紅：換能器＋、藍：溫度傳感器＋、黑：公共－； | |

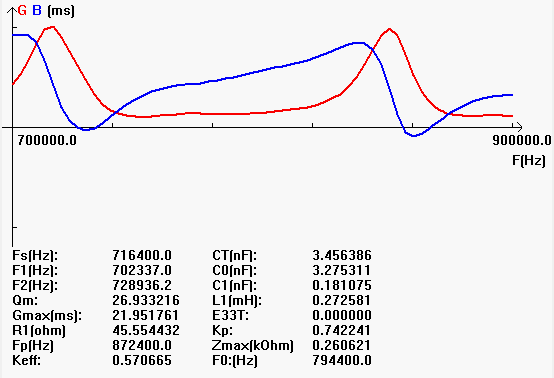

二、換能器的導納曲線圖

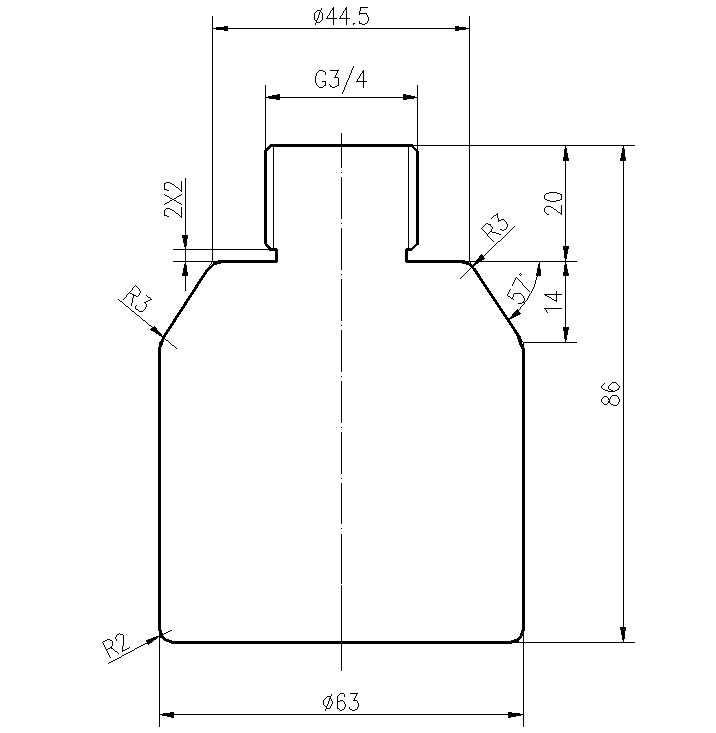

三、換能器產品結構圖
