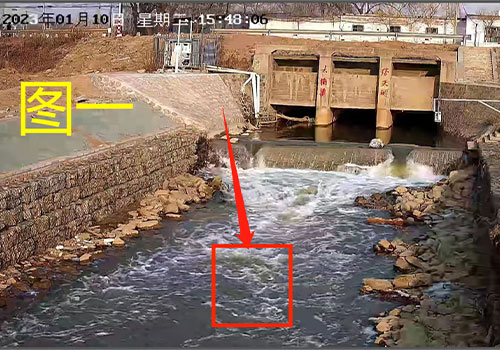

多普勒流速儀首先安裝在水下,應盡量保持長期在水下,河流渠道安裝點附近應無分支,流場較穩定。圖一現場水底有碎石堆，含有大漂石的卵石，如果要安裝就要先做個小型水泥墩平臺以便安裝固定多普勒流速儀。但是考慮閘口打開放水會攜帶其他雜物會碰撞多普勒流速儀前置傳感器導致設備損壞，推薦DY68CDDZ雷達流量計采用了DSP 技術和先進的phyTrack 流體速度檢測和跟蹤算法并具有嵌入式水力流量模型。本設備采用緊湊式結構設計，具有IP68 防水和抗腐蝕液體的外殼以及便捷的安裝解決方案。

　　設備特點：

　　? 非接觸式非滿管/明渠流速、水位、流量測量

　　? 一體化設計、結構緊湊

　　? 自適應各種開放式明渠、天然河道、非滿管道

　　? 快速部署、免維護、壽命長

　　? 自動識別判斷水流方向

　　? 自適應各種流態、可測弱流，也可測強流

　　? 不受水質、漂浮物影響、無任何機械轉動部件

　　? 響應速度快，可測瞬時流量、累積水量

　　? 低功耗，可采用太陽能供電系統

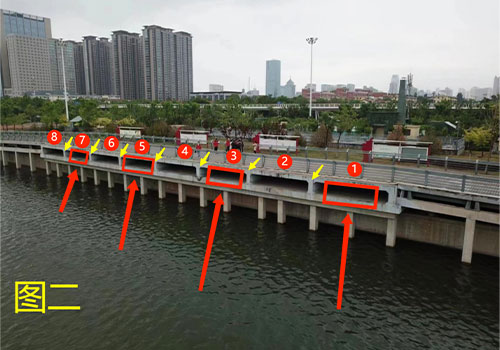

　　從圖示2可以看出有8個排水口，每個排水口無雜物，常規是在8個排水口各裝一臺多普勒流速儀，共用一臺上位機處理器。但是為了降低成本8個排水口可以裝3-6個多普勒流速儀共用一個上位機處理器。現在按圖示2裝4個多普流速儀在1，3，5，7各裝一臺多普勒流速儀。從圖示2黃色箭頭可以看出每個排水口中間都有隔斷，要減去隔斷的尺寸，流量=流速*截面積，因8個排水口和中間隔斷沒有準確尺寸數據需要到現場勘察。

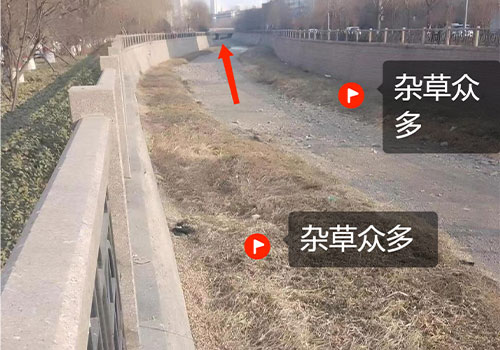

　　圖示三：在城市河道內兩邊雜草眾多，超聲波多普勒流速儀安裝在中段位置就會受影響，一旦水位上漲有流速雜草和泥巴就會附著在探頭上，并且所涉及支架長度較長，長期使用后期維護量就很大。在圖示三紅色箭頭所指的方向要安裝在橋墩處，固定方式簡單牢固，對于固定底座安裝，底座應高于一定時段內的預計淤積厚度，這樣就可避免淤積。

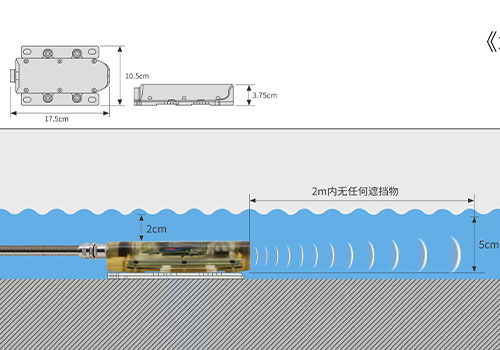

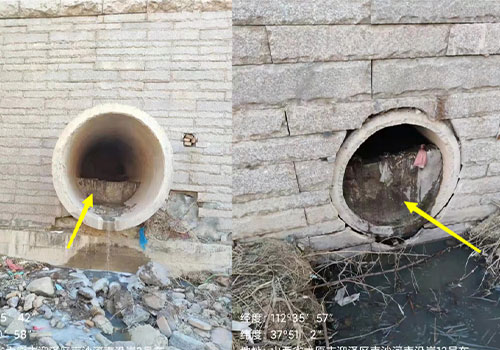

　　圖示四：上部分兩幅圓形管道都一隔攔，下部分份兩幅沒有隔攔。有隔攔的圓形管道隔攔結構要修改，如果是城市生活去排污口還要看垃圾沉積物多不多?小型多普勒0度流速儀可安裝在管道內，水位要求低，要高過探頭傳感器頂部5m。

　　? 供電：10VDC～30VDC

　　? 流速測量范圍(水位要高于傳感器頂部 5m)

　　正流速是+0.03m/s～+5.00m/s

　　負流速是-1.00m/s～-0.3m/s(可以定制流速范圍)

　　? 水深測量范圍：0.02～3.00m，0.02～10.00m

　　? 流速測量精度：測量流速的±2～3%

　　? 水深測量精度：±5%

　　? 流速測量分辨率：1mm/s

　　? 水深測量分辨率：1mm

　　? 防護等級：IP68

　　? 線長：20m(其他線長需定制)
