一、流量計選型及安裝：

　　渠道流量計測量方法主要有水位法與流速面積法：

　　1、水位法是通過測量量水建筑物的上游(或上、下游)水位并經經驗公式或實驗曲線換算成流量來實現計量的。因此水位法流量計需要修建量水建筑物，且精度不高，當渠道沿程水頭差較小時，量水建筑物會產生水頭損失而影響渠道過水;另一方面當量水建筑物下游附近建有閘門等擋水建筑物時會在量水建筑物處形成淹沒出流，此時測量精度會大幅下降。

　　2、流速面積法則不需修建量水建筑物，通過測量過水斷面面積(實際上過水斷面面積是通過測量的水位來換算求得的)與斷面流速來求得流量，并且精度高，且不受下游頂托水的影響。

　　流速面積法測流主要有下述4種方法：

　　固定式ADCP法

　　多普勒超聲波法(縱向發射)

　　多聲道超聲波時差法

　　非接觸雷達流速儀法

　　由于本次計量渠道為自然河道修整后的寬度為20~100米的斷面，由于渠道水量較大，流速較急，水位較深，不適合多聲道時差法流量計，比較適合多普勒流量計與雷達流量計。但又考慮到流速比較急，安裝受限，接觸式測量不適用;因此合適選擇非接觸式測量的雷達流量計，具備安裝簡單可以不停水安裝、后續維護工作量少、設備的安全性能高等特點。

　　①雷達流速儀流量計：明渠流量計，同時監測水位、流速、流量;

　　②微功耗采集傳輸器由數據采集器與NB或4G通訊儀器組成，數據采集器采集存儲流量計所測數據，并通過NB或4G通訊儀器傳輸到監管中心;

　　③監控管理軟件安裝于服務器上，管理者可在任何地點上網登錄查詢及操控;服務器要求有固定IP。

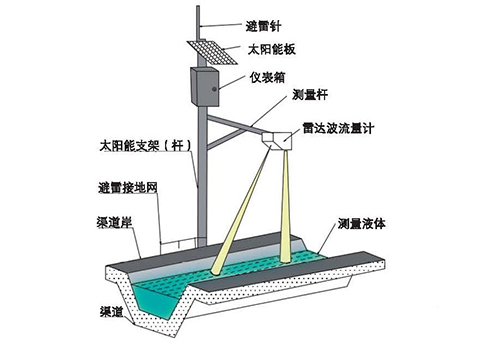

　　該設備現場安裝組成圖如下：

　　雷達流速探頭安裝于渠道正上方，水位測量采用雷達水位計，上位機直接集成于水位流速一體機內，遠傳模塊置于電桿保護箱內，監測到的水位、流速及流量數據遠傳至管理局的管理服務器中，管理者通過網絡上網查詢及統計分析監測數據。

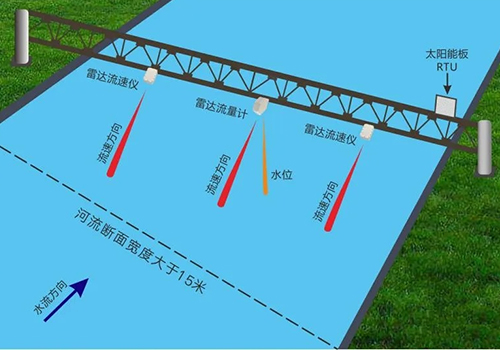

　　如果渠道比較寬，可以采用多流速探頭方式，安裝示意圖如下：

　　其中，水位測量可以單獨配置1只雷達水位計，也可配置1臺水位流速一體機(雷達流量計)，其它均為單獨的流速儀，斷面布置不一定均勻布置，主要根據斷面流速變化來選具有代表性的測流位置。

　　二、設備：

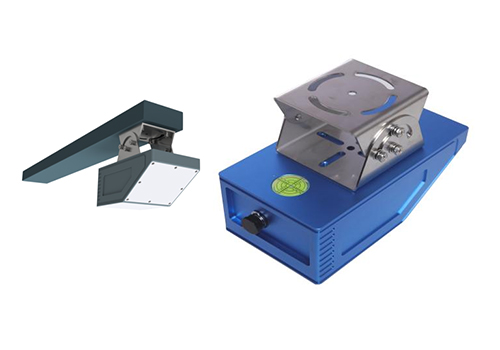

　　雷達流量計參數(DY-L-03D型一體式雷達流量計)

　　·流速：

　　·量程： 0.05m/s～30m/s(與水流情況相關)。

　　·準確度：測量流速的±2%。

　　·分辨率：1cm/s。

　　·水位：

　　·量程： 0.1～60m。

　　·分辨率：1 mm。

　　·準確度：±1cm(測量水位的±0.5%)。

　　·流量：

　　·準確度：測量流量的±2%。

　　·電源：

　　DC7-28V 。

　　·接口：

　　RS232、RS485。

　　·通訊協議：

　　Modbus-RTU。

　　·發射頻率：

　　流速24GHz，水位60GHz。

　　·運行溫度：

　　-30℃～70℃水溫。

　　·外殼材料：

　　鍍鋅、不銹鋼板。

　　·外殼防護等級：

　　IP67。

　　·可靠性：

　　MTBF≥25000h。

　　·尺寸：

　　220×120×84mm(傳感器)。

　　100×100×100mm(固定支架)。

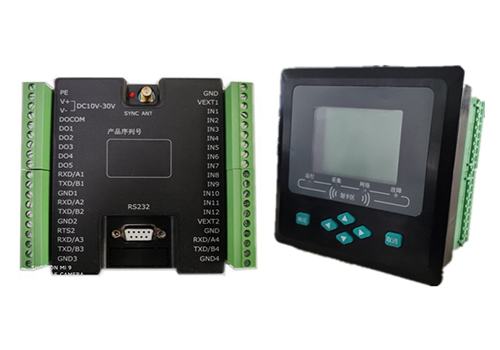

　　主機(遙測終端機)參數

　　1) 12路IN：模擬量和開關量采集接口，其各自的數量自由組合。

　　模擬量采集：采集標準的4-20mA、0-5V模擬量信號

　　開關量采集：光耦隔離的開關量采集板

　　2) 2路VEXT：為模擬量、開關量以及串口儀表供電。

　　VEXT1：可對外提供12V直流電源

　　VEXT2：可對外提供 5V、12V直流電源

　　3) 4路RS232/RS485接口：串口儀表接口總數最多為4 路，RS232/RS485各自的數量自由組合，串口3和串口4可根據需求，配置為脈沖表采集接口。

　　4) 1路DB9調試串口。

　　5) 1路藍牙無線設參(選配)。

　　6) 5路DO：繼電器輸出，可直接接入接觸器，無需中間繼電器轉接。

　　DO1接點容量：16A 250V AC

　　DO2~5接點容量：6A 250V AC

　　7) 1路液晶顯示或數碼管顯示，6路按鍵。

　　8) 1路無線通訊：4G/3G/2G/NB-IOT通信可選。

　　9) 無線IC卡刷卡：最遠刷卡距離5cm。

　　? 存儲容量：4M、8M、16M、32M(可選) 。

　　? 供電電源：DC 10-30V 或 AC 10-24V，建議 AC 18V、AC 12V、DC 12V、DC 24V。

　　? 功耗：平均待機電流：≤13mA/12V;

　　平均通訊電流：≤73mA/12V

　　? 工作環境：溫度：-40~+85℃;濕度：≤95%

　　? 安裝方式：盤裝式

　　? 外形尺寸：120×120×65mm

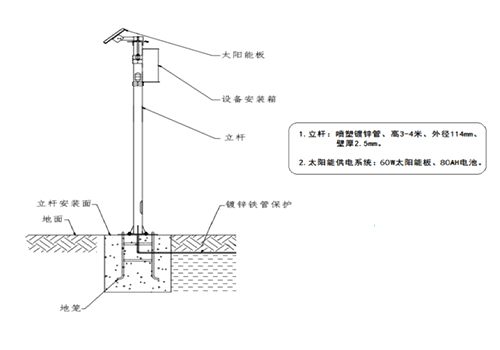

　　三、供電方式及現場安裝建議：

　　由于雷達流量監測設備在野外安裝，所以采用太陽能供電方式，太陽能供電系統選擇太陽能板80W、鋰電池30AH，滿足在連續陰雨天氣條件下設備的正常連續運行。
