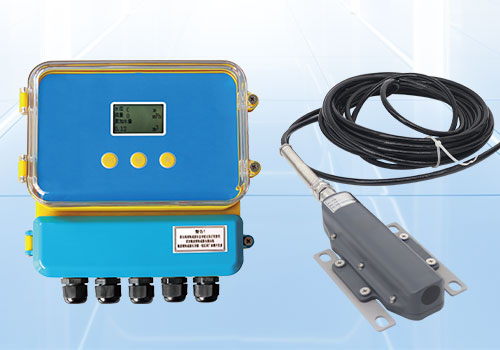

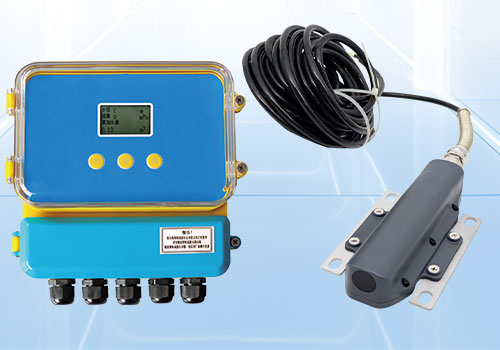

大管徑中非滿管多普勒流量計的應用解析

　　一、工作原理

　　非滿管多普勒流量計基于多普勒效應實現流量測量。當超聲波遇到流體中的懸浮顆?；驓馀輹r，反射波的頻率會因散射體的運動發生偏移(多普勒頻移)。通過測量頻移量并結合流體聲速、發射頻率等參數，可精確計算流速和流量，該方法不受管徑限制，適用于滿管和非滿管條件

　　二、核心應用場景

　　1. 城市排水系統

　　? 適用于非滿管污水管道流量監測，實時掌握排水狀態，快速發現堵塞或溢流問題，尤其在暴雨等極端天氣下保障排水安全。

　　2. 工業污水處理

　　? 可精準測量含高濃度懸浮物、油脂的污水流量，不受管道內壁附著物影響，適應復雜流體環境。

　　3. 農業灌溉與水利工程

　　? 用于大型明渠或梯形管道流量監測，支持灌溉調度和水資源管理，適應非滿管及不規則管道形狀。

　　三、顯著優勢

　　1. 高精度測量

　　? 通過多普勒頻移分析和信號處理技術，實現非滿管狀態下±2%的測量精度，滿足工業級需求。

　　2. 強環境適應性

　　? 不受管道形狀(圓形、矩形、梯形等)限制，可在含雜質、氣泡的流體中穩定工作。

　　3. 安裝便捷

　　? 無需復雜施工，探頭浸入水中3cm即可工作，支持快速部署。

　　4. 實時性與遠程監控

　　? 數據刷新快(秒級響應)，支持RS485通訊遠程傳輸，便于集成到智慧水務或工業物聯網系統。

　　四、使用注意事項

　　1. 安裝要求

　　? 需保證傳感器上游10倍管徑、下游5倍管徑的直管段，以穩定流態，減少湍流干擾。

　　2. 參數校準

　　? 安裝前需測量管道內徑、流體密度及散射體濃度，并輸入設備校準算法，確保計算準確性。

　　3. 維護管理

　　? 定期清理探頭表面沉積物，避免信號衰減;在多泥沙環境中建議采用耐磨涂層探頭。

　　五、技術局限性及改進方向

　　? 局限性：依賴流體中的散射體(顆粒/氣泡)，在純凈液體中可能失效;極端低流速(<0.03m/s)時精度下降。

　　? 改進方向：

　　1. 開發雙模式探頭(多普勒+時差法)，擴展純凈液體場景應用。

　　2. 優化算法，提升低流速靈敏度，如通過機器學習增強信號解析能力。

　　非滿管多普勒流量計憑借其高精度、強適應性和實時監測能力，已成為大管徑流量測量的主流解決方案，尤其適用于城市排水、工業污水等復雜場景。未來隨著傳感器技術與算法的持續優化，其應用范圍將進一步拓展至更多極端工況。
